產品說明：

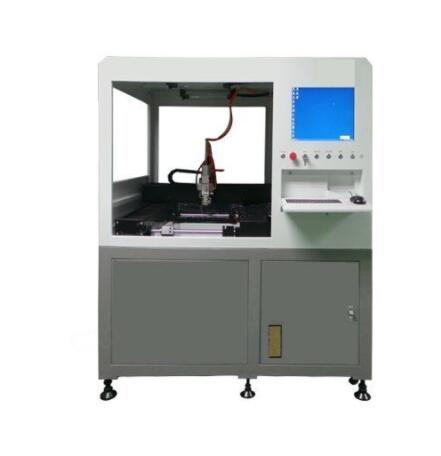

   小幅面激光切割機能在板材上切割多種的設計圖形，速度快，精度高，一次成型，無需后續處理，比線切割快十幾倍，極大的提高加工效率，可視排料，緊密貼合，節省材料。先進的工藝可提高貴公司的新產品開發速度，加快為您收回設備投資成本。一機多用，既能滿足客戶對平板的切割要求，也能滿足管圓及異型材料（方鋼、扁鐵、槽鋼、方管）的切割。光纖激光切割機由光纖激光器（包括激光電源、冷水機組、傳輸光纖、激光指示系統等）、激光切割頭、主機系統（包括床身、鑄鋁橫梁、Z軸箱）、控制系統、同軸輔助氣體系統、除塵系統、排渣系統等組成。

主機系統：
 機架采用框式焊接結構，焊后經過人工時效處理、采用大型數控龍門銑床加工，確保機床具有優良的抗震性、高剛性和穩定性。
 橫梁體采用高強度鋁合金鑄造，重量輕、剛性好，具備良好的加速性能，人工時效處理后經過數控龍門銑床加工,確保運動準確。
 焊接件進行時效處理消除焊接應力，有效防止結構變形。采用臺灣HIWIN方形直線導軌，定位精度高，磨損少；能長時間維持高精度，組裝容易并具互換性?？v橫向均采用進口高精度斜齒輪齒條驅動，配備行星齒輪減速機和交流伺服系統，實現準確定位傳動。專門設計的電氣控制柜采用全密封結構，避免灰塵進入，電氣系統運行可靠。
切割頭：
 1）配置光纖激光專用切割頭，帶電容非接觸式自動跟蹤系統，可以調整適當?shù)慕咕啵岣吡苏宓那懈钚Ч?，避免了材料不平整時，焦距變化問題引起的材料報廢。
 2）聚焦鏡焦距： f=150mm，采用同軸吹氧氣助燃切割，確保切割質量。
 3）聚焦鏡筒，切割頭具有自動標定，自動對焦功能，用戶可隨時調整和更換不同材料、不同厚度板材，極大地提高了工作效率。
 4）切割頭中含有保護鏡片，使反射鏡、聚焦鏡等貴重的易耗品消耗量少；
 5）由于該切割頭配有非接觸傳感裝置，在系統的控制下，能夠?qū)崿F(xiàn)穩定的Z軸浮動功能。
 6）切割頭采用柔性設計，具有防碰裝保護功能及柔性自動復位功能，可以在意外碰撞發生時自動停止切割并柔性偏離及復位，并且可以在繼續切割時自動返回到原來的切割點，使整個切割工作不受影響。

冷卻系統：
 潔凈的循環水系統，配套去離子裝置和水電導率在線監測系統。
 制冷系統及電氣系統關鍵器件。

同軸輔助氣體系統：氣源柜及氣路系統中安裝氣體控制閥和比例調節閥，通過電氣控制每路氣體的壓力及流量。氣路中主要提供3種不同的輔助氣體（O2、N2、壓縮空氣等）。輔助氣體供切割不同的材料使用，如O2供切割黑色金屬及其它使用，N2主要供切割不銹鋼使用，其切割表面為無氧化邊。壓縮空氣主要用于氣動元件的動力

設備主要優勢：

1、能在平面板材切割多種圖形；

2、精度高、速度快、切縫窄，熱影響區小，切割面光滑；

3、激光切割頭不會與材料表面接觸，不劃傷工件；

4、切縫窄，熱影響區小，工件局部變形?。?/span>

5、加工柔性好，可以加工多種圖形，亦可以切割管材及其他異型材；

6、可以對鋼板、不銹鋼、鋁合金板、硬質合金等不同硬度的材質進行切割。

可加工材料

方鋼，扁鋼，槽鋼，鋼材，鋁，合金鋼，鋁合金，碳鋼，不銹鋼，銅，銀，金，鈦等金屬

適用行業

廣泛應用于鈑金加工、廣告標牌字制作、高低壓電器柜制作、機械零件、廚具、汽車、機械、金屬工藝品、鋸片、電器零件、眼鏡行業、彈簧片、電路板、醫療微電子、五金、刀量具等行業。

技術參數

激光波長

1070mm

輸出功率

500W

有效切割范圍

500mm*400mm

切割厚度

＜2mm

管材切割長度范圍

＜3000mm

切割速度

10000mm/min

工作臺定位精度

≤0.05mm

工作臺重復定位精度

≤±0.01,mm

電力需求

AC220V±5%/50Hz

激光電源功耗

5KW
